Purpose of this document

本文档系个人研究 Chromium 渲染管线的笔记记录,本文介绍 Chromium 的一些基础知识与渲染管线的主要流程。

本文分析的源码基于当前最新版本 107,每个版本类名/函数名和对应的具体实现或许有所差异,但主逻辑目前来看不会有所变动。

推荐阅读本系列后续文章:

Blink 是 Web 的渲染引擎,Chromium 和 Android Webview 都是用 Blink 作为渲染引擎。

Blink Public API

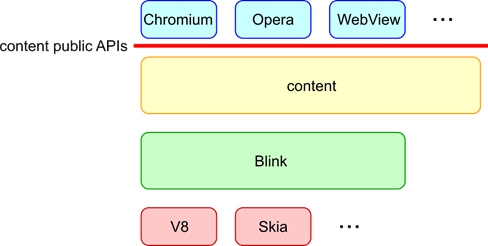

https://airing.ursb.me/image%2Fblog%2F717306-20180919114752433-1539598716.png?max_age=25920000

Figure: Blink in Web platform

你可以阅读 How Blink works 获取更多关于 Blink 的知识。

Blink 包括以下特性:

  • 实现了 Web 平台的规范(也就是 HTML 标准),包括 DOM,CSS 和 WebIDL;
  • 内嵌 V8 运行 JavaScript;
  • 通过底层的网络栈请求资源;
  • 构建 DOM 树;
  • 计算样式和排版;
  • 内嵌 Chrome Compositor 用于绘图;

Source to read

从代码结构的角度来看,“Blink” 指的是 //third_party/blink/ 目录下的代码。

从项目的角度来看,“Blink” 指的是实现 Web 平台特性的项目,实现这些 Web 特性的代码分布在 //third_party/blink///content/renderer///content/browser/ 及其他相关依赖。

Renderer architecture overview

本文中我们重点介绍渲染管线,它的代码在 //third_party/blink/renderer下,目录结构如下所示:

  • controller/: 一些使用 core/ 和 modules/ 的高级库。比如,devtools 的前端。
  • core/ and bindings/core: core/ 实现了跟 DOM 紧密相关的特性。bindings/core 属于 core/ 的一部分,bindings 目录独立是因为它和 V8 强相关。
  • modules/ and bindings/modules: modules/ 实现一些与 DOM 无关的特性,如 WebAudio,IndexDB 等。bindings/modules/ 属于 modules/ 的一部分, bindings 目录独立是因为它和 V8 强相关。
  • platform/: Blink 的低阶功能集合,从庞大的 core/ 中分解出来,包括 geometry 和 graphics 等相关的功能。
  • extensions/
  • public/web
  • public/platform
  • public/common
  • //base: chromium 基础库,基础库的源码解读可见 Chromium //base
  • //cc: chromium composite
  • V8: JavaScript 解释器

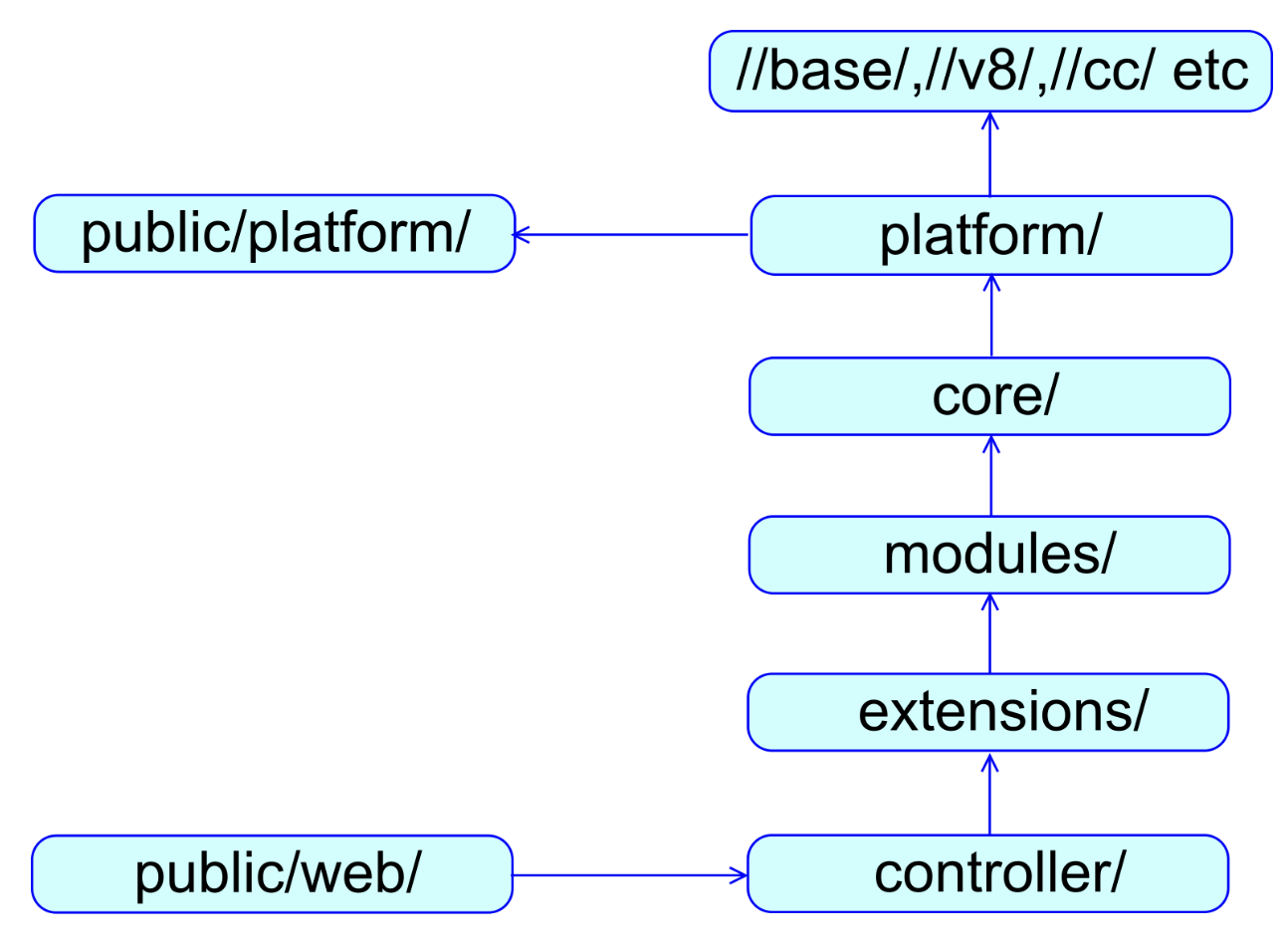

https://airing.ursb.me/image%2Fblog%2F20220814145428%402x.png?max_age=25920000

Figure: Dependencies in //third_party/blink/renderer

Renderer processes

过去进程间通信使用 Chromium IPC,现在还有很多代码仍旧在使用 IPC

Chromium 拥有一个 browser processes 和 N 个沙盒 renderer processes,其中 Blink 运行在 renderer processes。browser 与 renderer 进程间通讯是由 Mojo来实现的。

Blink renderer processes 模型如下图所示:

https://airing.ursb.me/image%2Fblog%2FuIqf0QQZxF6mHPDWFEjz.png

Figure: Renderer processes

Renderer process with a main thread, worker threads, a compositor thread, and a raster thread inside.

Renderer process 拥有一个 main thread, 多个 worker threads, 一个 compositor thread, 以及一个 raster thread。

而 Blink 几乎所有的主要活动都发生在 main thread,如 JavaScript 调用,DOM 解析、CSS 样式和排版计算,因此 Blink 的架构被认为主要是单线程的。

Rendering Pipeline

Goals

渲染管线的目的是将 WebContent 渲染到屏幕上,它会将 HTML 的内容经过层层处理,最后通过 Open GL 操作显卡硬件驱动,将 HTML 内容光栅化输出到屏幕上。

需要注意的是 WebContent 指的是下图区域,即 HTML 的内容,不包括浏览器外壳:

https://airing.ursb.me/image%2Fblog%2F20220814160559%402x.png

Figure: WebContent

除此之外,渲染管线还设计了优良的数据结构,目的是高效处理渲染内容的更新。

Pipeline

Blink 渲染管线如下图所示:

“impl” = compositor thread.

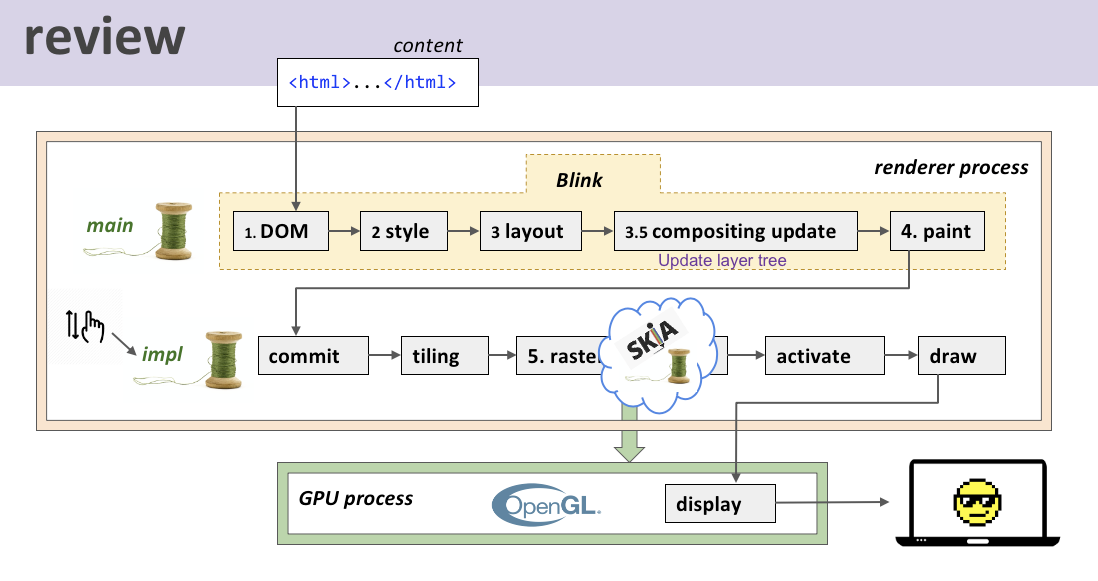

https://airing.ursb.me/image%2Fblog%2Fimage_1660182336555_0.png?max_age=25920000

Figure: Chromium Rendering Pipeline (by Life of a pixel)

这张图来自于 Life of a pixel,虽然描述了管线的关键流程,但不是很完整。此外也不是很准确,比如 Raster 阶段是运行在专门的 Raster thread 而不是 Compositor thread 中。

因此,结合 cc 与 viz 的工作流,重新绘制了下图:

/images/chromium-rendering-pipeline/full-rendering-pipeline.png

Figure: Chromium Rendering Pipeline

完整的渲染管线经历以下几个阶段:

  1. Parsing
  2. Style
  3. Layout
  4. Composting
  5. Paint
  6. Commit
  7. Tiling
  8. Raster
  9. Activate
  10. Submit
  11. Draw
  12. Display

渲染管线的前半程是在 Renderer process 中进行的,其中渲染管线的 1-5 阶段运行在 Main thread 中,这也是 Blink 负责的内容;而 6-10 阶段,除了 Raster 是运行在专门的 Raster thread 中,其它流程均是在 Compositor thread 中进行的,这也是 cc 的主要内容,其中 cc 的数据源由 Paint 产生。渲染管线的尾程则是在 GPU process 中进行的,跨进程的环节交给了 viz 负责。

在后续的文章,我们将逐个解析渲染管线的各个流程中 Chromium 是如何工作的。
